符号表示
1）AL-1在电气图中就指【照明配电箱】，编号1。
其中，A--表示“组件及部件”；
AL--双字母表示，后面的L表示用途功能，Lighting Distribution Board；
2）AP--表示电力配电箱，Power Distribution Board；
3）ALE--应急照明配电箱，Emergency Lighting Distribution Board。
4）后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2......表示安装在一层的第一个、第二个......
例如：AL-1-4表示一层的第四个照明配电箱。
如果箱内有电表，会画出电表的符号并标上KWH-***-（*）**，KWH是千瓦时，在图中表示电表，后面的字母表示电表型号（如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。
5）AK--电气配电柜
6）WL--回路编号
WP1--配电箱内第一个插回路
电器及安装方式
1）PC-PVC指塑料硬管
2）SC--焊接钢管
3）RC--热镀锌钢管
4）ZR--阻燃
5）KBG--一种薄壁钢管
6）CT--桥架
7）DW--智能空气断路器
8）ACC--吊顶内敷设
9）WC--暗敷设在墙内
10）FC--暗敷设在地面内
11）CC--暗敷在屋面或顶板内
线缆及安装标注
1）电气图中 YJV-3×2.5-SC20-FC是指：
YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3×2.5表示3根2.5平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设。
2）电气施工图纸:WL:YJV-0.66/1KV(5*16)RC40-FC 各表示：
WL--表示回路编号
YJV--聚乙烯绝缘聚氯乙烯护套电缆
0.66/1KV耐压等级为0.66/1KV
5芯16mm2铜芯电缆
RC40--表示电缆保护管为直径为40热镀锌钢管；
FC--敷设方式为地埋暗敷设。
3）电气施工图里 W—YJV—3*4mm05PC40 0.55KW 各表示：
W7--一般W为沿墙面敷设
YJV--交联聚乙烯绝缘的导线或电缆
3*4mm --3芯4MM的线
PC40 --采用40的塑料硬管
0.55KW--电缆的承受功率
4）建筑电气安装图纸上的WP1-YJV-1KV-4×35＋1×25桥架的（WP1-YJV）各表示：
WP1--这个配电箱内第一个插回路
YJV--交联聚乙烯绝缘聚氯乙烯护套铜芯
1KV--准确的因该是0.6/1kv 0.6为相电压，1为线电压
4*35+1*25 4根35平方毫米（瓦形）+1根25平方毫米（圆形）
5）建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50 每个字母符号数字分别指：
C65N-16A 2P 是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极。
VE-30mA指漏电保护电流为30mA
YJV 3X4mm SC25 HDPE50
其中，YJV--交联聚乙烯电缆，3*4--三根四平方的；SC25--电缆穿25的焊接钢管敷设；HDPE50--50的波纹管敷设。
C65N-C16/3P C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极。
V V*5x2.5-SC32/WC/FC -- 5*2.5平方的V V（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
6）电气图纸上的C65N—C40A/2Np1 ZR—YJV—3X16—CT/KBG32—SCE JXH2各表示：
C65N施耐德旗下梅兰日兰牌断路器（C曲线，40A电流的）。
ZR—YJV—3X16—CT/KBG32—SCE
其中，ZR--阻燃，代表阻燃电缆（还应该标注阻燃级别A、B、C。未标注可视为B级）
YJV--交联聚氯乙烯绝缘铜芯电缆
3X16--三芯电缆，每芯电缆截面16平方毫米
CT--沿桥架敷设（还应标注桥架尺寸，可查阅平面图中桥架规格尺寸）
KBG32--沿KBG管敷设，管规格32
KBG--一种薄壁钢管
SCE--吊顶内敷设
7）建筑电气图中的1-T1/2-T1:2(NH-YJV-5*6/CT) 各表示：
1-T1/2-T1 --回路编号
2(NH-YJV-5*6/CT) --2根耐火交联聚乙烯绝缘聚氯乙烯护套电力电缆，5芯、截面6平方毫米，在电缆桥架内敷设。
8）实例简析：

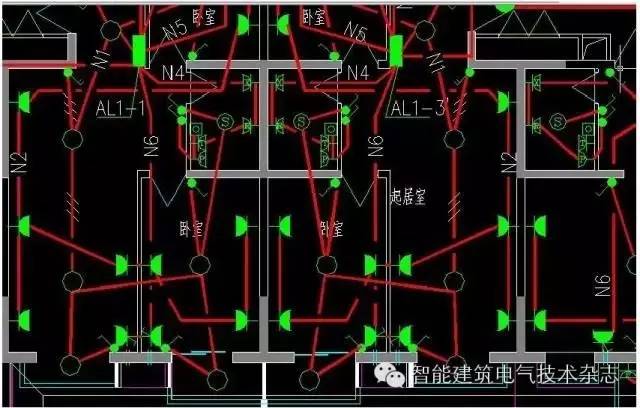

如图所示，图上的只有红色、绿色和白色部分与电气有关，其他的都是土建的墙、窗、门之类的东西。
红色是导线，导线上的三个白色斜杠表示这段导线有三根线。N1、N2等是此段回路名称。
绿色空心圈是吸顶灯，圆圈里有S的在其他地方是声控灯，但这里是防水灯。
小实心圈带个尾巴的是开关，尾巴上一个杠的是单联开关，两个杠的是双联开关。
小半圆加个小十字一样的就是插座，不管是不是实心。
实心的是五孔插座（相当于一个三孔插座和一个两孔插座合一起）。
五孔插座加个小对号尾巴的是有开关的插座。
插座里边有字母的表示它的用途，比如有X的是洗衣机插座，有R的是热水器插座，有P的是排油烟机插座，有T的是镜前灯插座。
实心的长方形是分户箱。
分户箱上边一个斜杠出来上边有AL1—几的那个是分户箱名称。
9）1P断路器一般用在照明控制1根火线使用，2P断路器是控制1火1零的，3P断路器一般用于3相电器，4P断路器用于3相4线。
1P、2P、3P、4P指断路器的极数，电相序的排序是A、B、C、N。
ABC指三相电的火线，N指三相四线的零线。
1P断路器可接任意一相火线，2P断路器可接任意一相火线和一零线，3P断路器接三相火线，但前后相序要正确，即ACB。
如果你负载的设备额定电压是220V时，就可以用1P或2P的断路器；如果是380V，就需要3P或4P了，对负载设备不需要零的就只选3P就可以了，如电动机、风机、水泵等只用3P断路器；如是380V的开水器、热水器之类的设备，就需要4P了，而且还要带漏电保护功能的断路器，这是为防止漏电事故，保障人身安全是必须的要用的。
接线时需要注意的是：如果在同一个楼层里面，需要引出的1P及2P断路器较多的话，注意保持A、B、C相电的平衡，从总开关所引出的断路器ABC相要均衡引出，否则就会使总断路器使用寿命下降。
10）建筑电气施工图中 WLM104-YJV(4*240+1*120)-SC150-FC 各表示：
WLM104--变电所出线回路的编号
YJV(4*240+1*120)-SC150-FC 中，YJV--电缆型号，交联聚乙烯绝缘聚氯乙烯护套电力电缆；4*240+1*120--线型，穿150焊接钢管，埋地敷设。
11）在配电系统图中，WH是电度表的符号；KX通常是电压表的转换开关，通常有四个档位：AB相间电压、 BC相电压、 CA相电压和空档位。
